一、產品簡介

通過RS485控制信號發生器輸出模擬量DC0~20mA（或DC0~10V）。RS485通信接口，采用標準的Modbus-rtu協議，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。電源輸入范圍DC9~36V。電源、RS485通信、模擬量輸出之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對模塊參數設置及通信調試。

二、主要技術指標

三、外形尺寸

四、模擬量輸出

模擬量可選DC0~20mA或DC0~10V，模擬量輸出，RS485接口，電源之間相互電氣隔離。模擬量輸出通過RS485寫入命令控制。模擬量為電流輸出時，負載電阻≤500Ω；模擬量為電壓輸出時，負載電阻≥2KΩ。

五、RS485通信

5.1  RS485通信協議

通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8位數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。

下表為支持的modbus-rtu協議功能碼：

5.2  Modbus通信寄存器地址表

說明：

(1) 模擬量輸出值0-20000對應模擬量0-20mA或0-10V輸出。上電模擬量輸出值是在沒有寫入模擬量輸出值時，模擬量對應的輸出值。

(2) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。

5.3  通信報文舉例

⑴ 讀模擬電流輸出值，當前模擬電流輸出為16.020mA，RS485地址1：

    上位機發送：01 03 00 00 00 01 84 0A

    發生器回應：01 03 02 3E 94 A9 8B

⑵ 寫模擬電流輸出值，寫模擬電流輸出為16.020mA，RS485地址1：

    上位機發送：01 10 00 00 00 01 02 3E 94 B7 9F

    發生器回應：01 10 00 00 00 01 01 C9

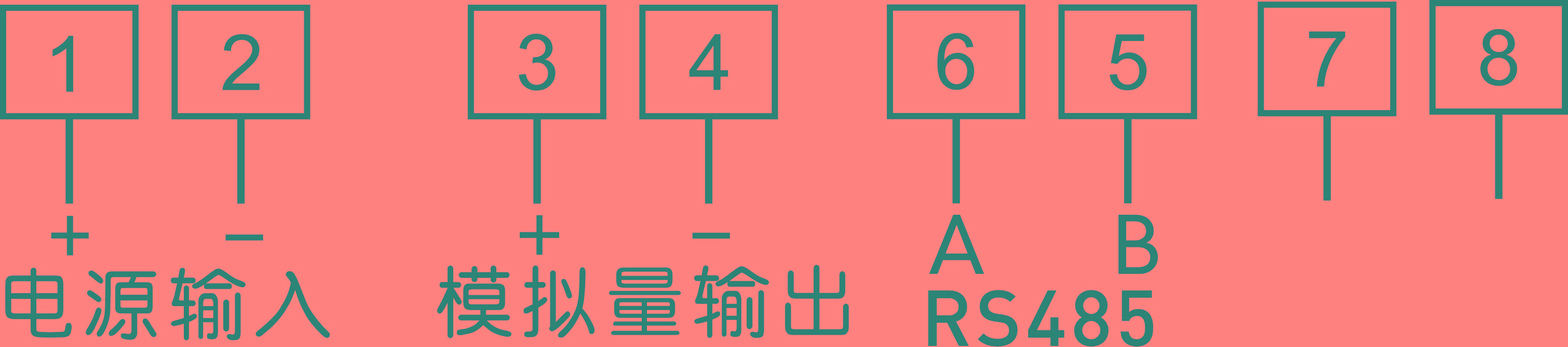

六、接線方式及接線端子圖

說明：電源輸入范圍為DC9~36V。

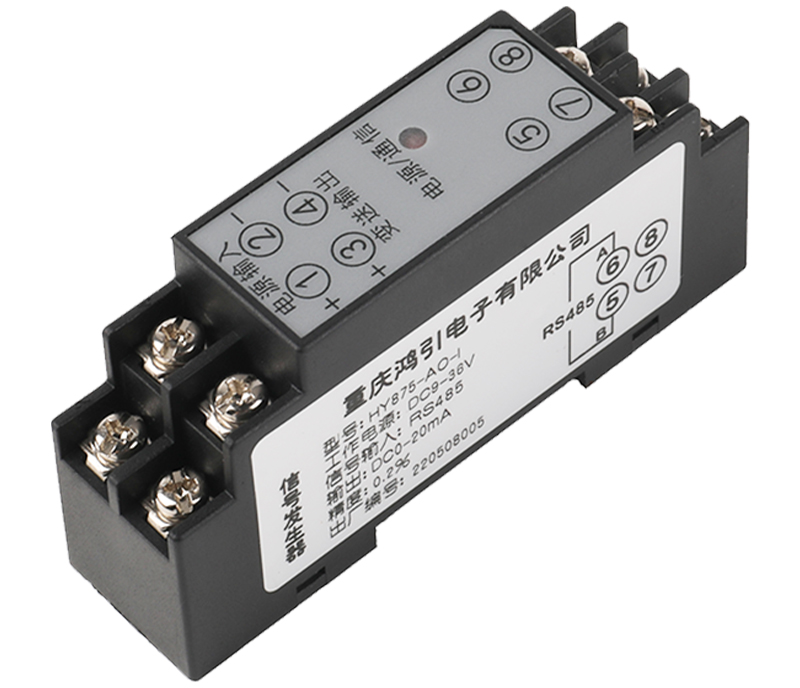

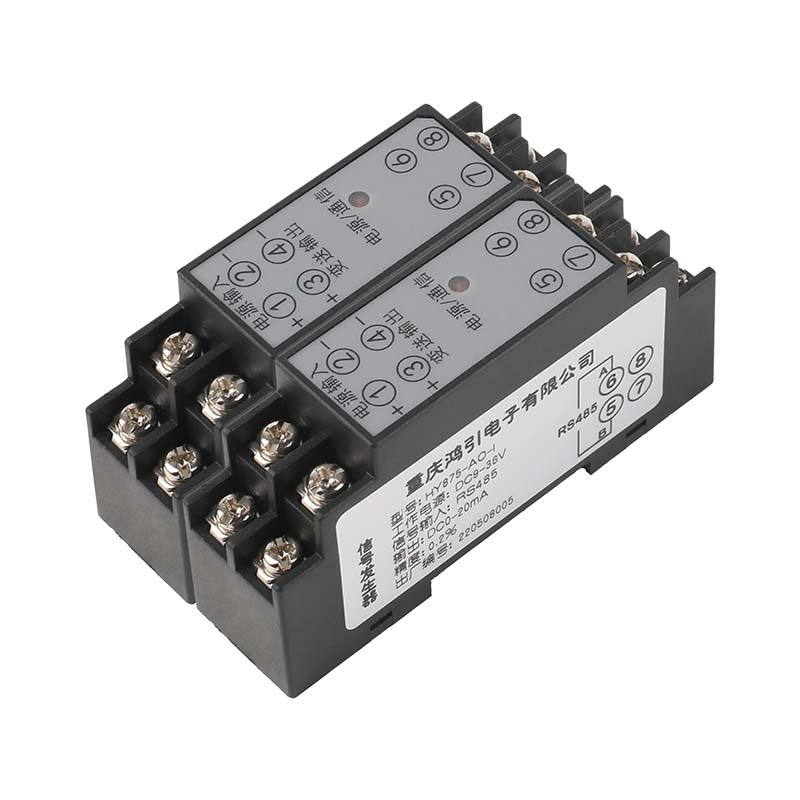

附錄A：產品圖片

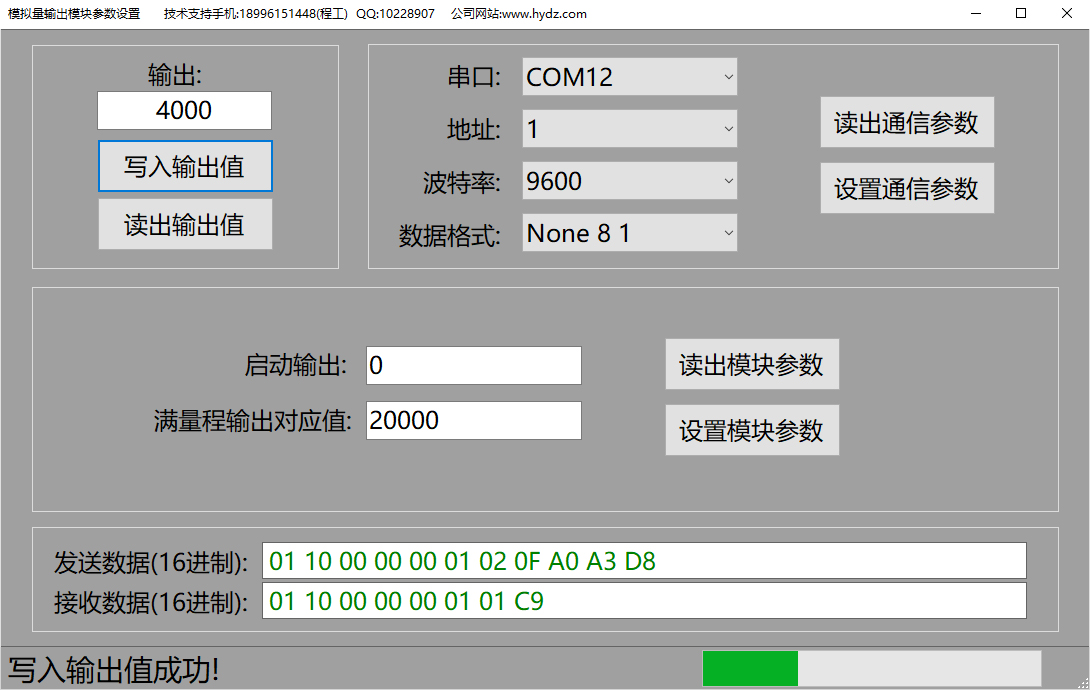

附錄B：參數設置軟件

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=10

參數設置軟件

參數設置軟件下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=11
