一、產品簡介

計時器模塊，可以進行8路計時，有多種時基模式可選，計時范圍從0.001秒~9999999.9小時，當使能端與GND短路時開始計時，斷開停止計時，計時值具有掉電保持功能，掉電計時值不丟失；每個計時器模塊具有唯一序列號，每個出廠的計時器，序列號都不相同，此唯一序列號可以通過RS485接口讀出。RS485通信接口，采用標準的Modbus-rtu協議，可與各種組態軟件、PLC、觸摸屏等聯網通信，通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。電源輸入9~36V。電源、信號、RS485通信之間相互電氣隔離，隔離電壓≥2KV。提供參數設置上位機軟件，方便對計時器模塊參數設置及通信調試。

二、主要技術指標

三、外形尺寸

四、計時器時基模式

五、計時器工作方式

非自動清0模式：計時使能端與GND短路，計時器在現有的計時值基礎上計時，計時使能端與GND斷開時，計時器停止計時，計時值保持不變；復位端子與GND短路，計時器調入預設值，當前計時值為預設值。

自動清0模式：當計時使能端與GND從開路狀態到短路狀態轉換時，計時器調入預設值，使能端與GND一直處于短路狀態時，計時器在預設值基礎上計時，當計時器使能端與GND斷開時，停止計時，計時值保持不變，計時使能端再次與GND短路時，計時器再次從預設值開始計時。復位端子與GND短路，計時器調入預設值，當前計時值為預設值。

計時器每路的計時值可以加計時，也可以減計時，通過參數來配置計時的方向。當不需要復位端子的復功能時，可以通過參數配置來關閉復位端子復位功能，用于防止通過復位端子誤復位計時值。

六、RS485通信

6.1  RS485通信協議

通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8個數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。

下表為支持的modbus-rtu協議功能碼：

6.2  Modbus通信寄存器地址表

說明：

要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。

6.3  通信報文舉例

⑴  讀計時值1，計時值2。當前時基模式為6，計時值1=37589時23分，計時值2=7589時25分：

上位機發送：01 03 00 00 00 04 44 09

計時器回應：01 03 08 00 39 5B 4B 00 0B 94 4D 4A C6

⑵  全部計時值清0：

上位機發送：01 10 03 20 00 01 02 AA 55 2C AF

計時器回應：01 10 03 20 00 01 00 47

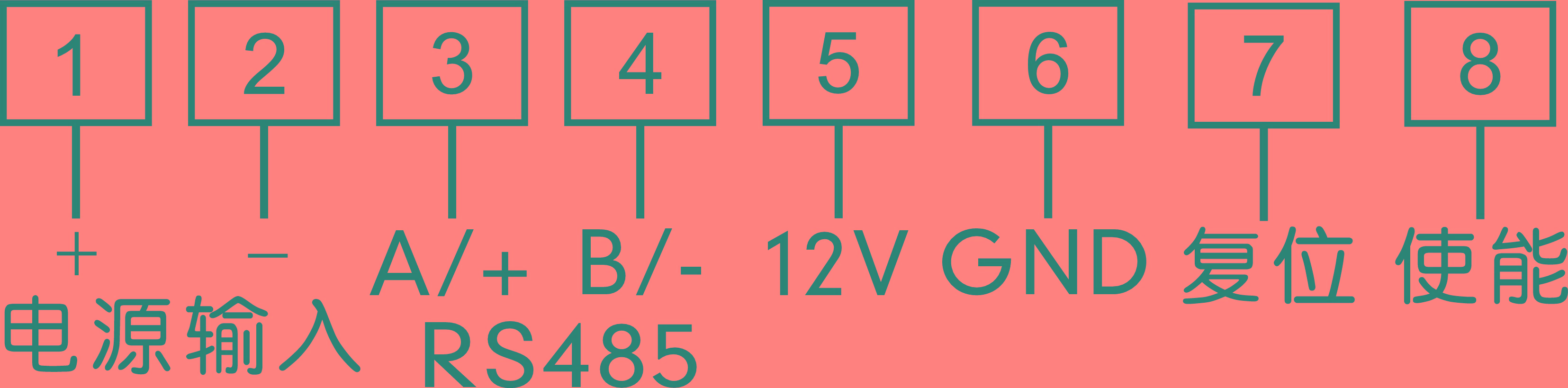

七、接線方式及接線端子圖

說明：電源輸入范圍為9~36V。12V為饋電輸出，給外部傳感器供電，電流不要超過60mA。

附錄A：產品圖片

附錄B：參數設置軟件

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=14

參數設置軟件

參數設置軟件下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=15
