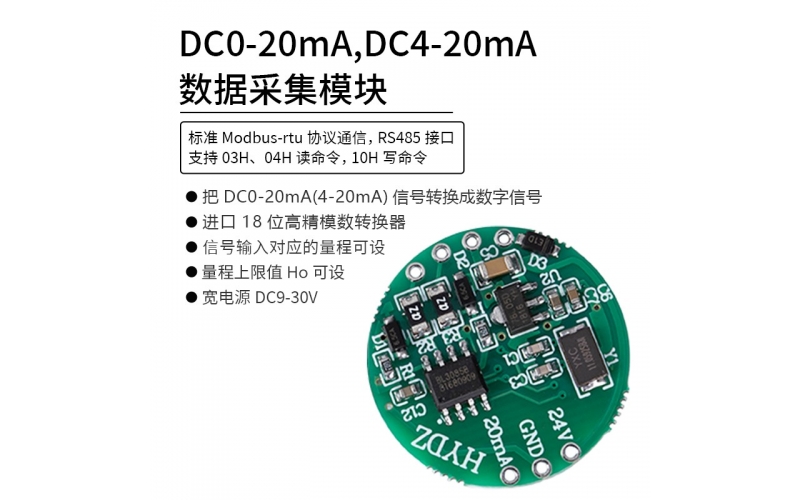

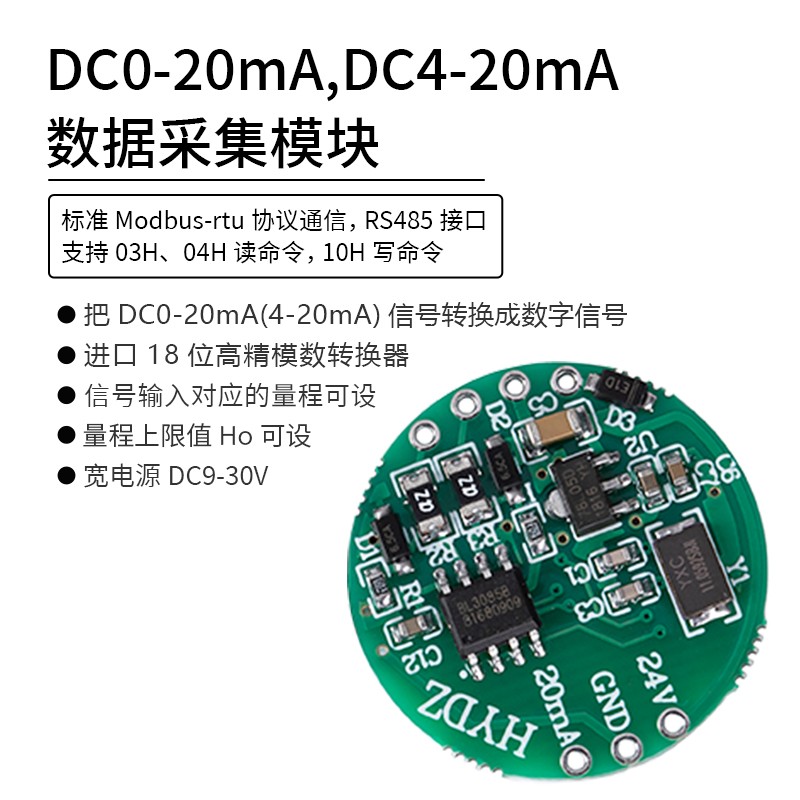

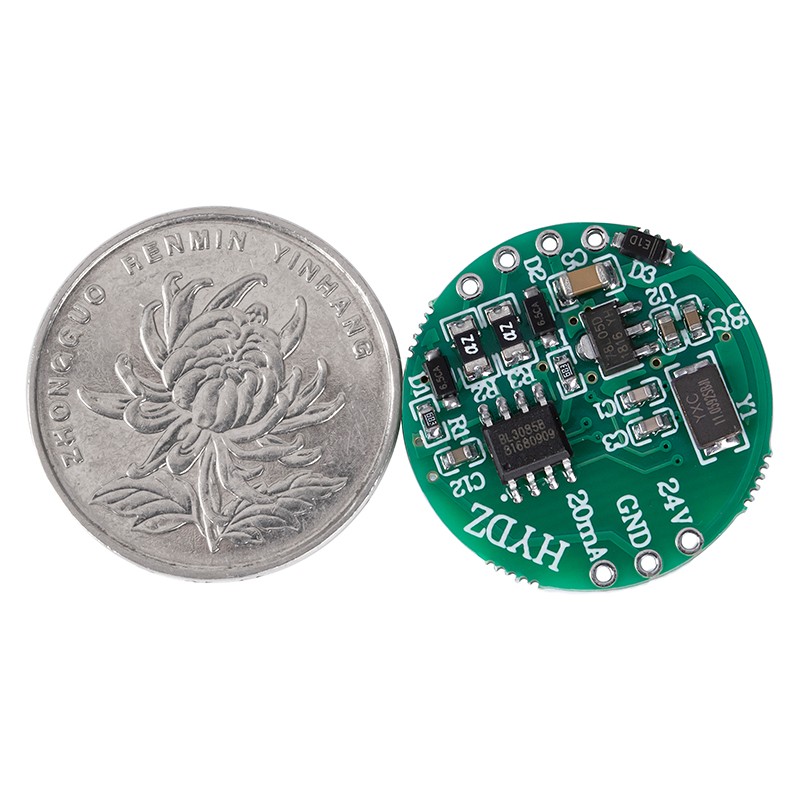

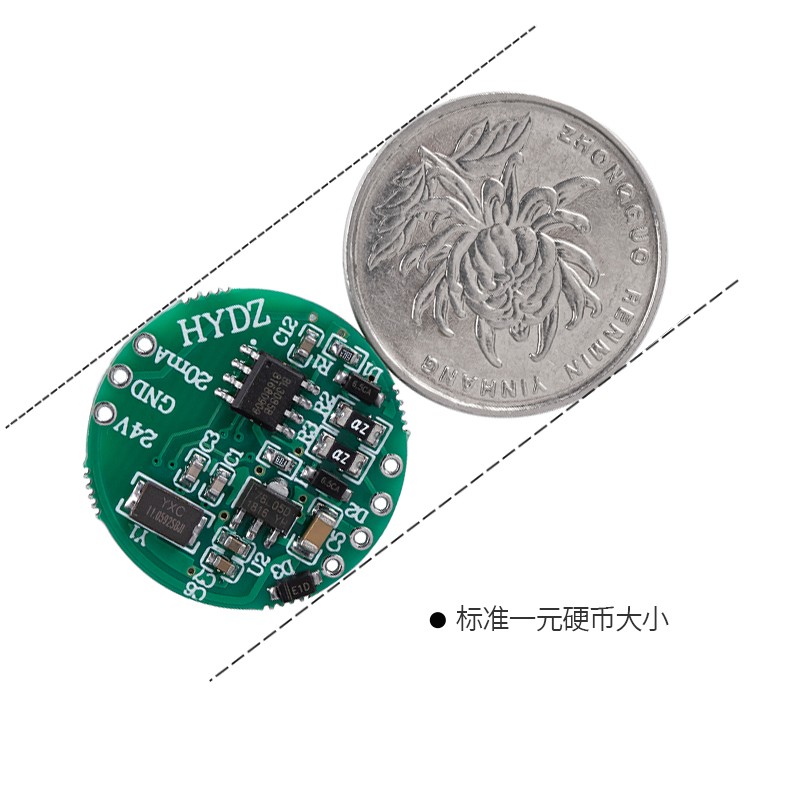

DC0-20mA(DC4-20mA)數據采集模塊，采用進口18位高精模數轉換器把DC0-20mA(4-20mA)信號轉換成數字信號，通過RS485通信接口，標準modbus-rtu協議輸出。通信地址：1~247；波特率：2400、4800、9600、19200、38000、57600、115200；校驗位：無校驗，奇校驗，偶校驗。DC0-20mA(4-20mA)信號輸入對應的量程可設，出廠設置DC0-20mA(4-20mA)對應0-20000。提供參數設置上位機軟件，方便的對輸入信號量程，通信地址，波特率，校驗位進行設置。
二、信號參數說明
輸入信號類型選擇：DC0-20mA、DC4-20mA。量程小數點位dot，量程下限值Lo，量程上限值Ho可設。假設輸入電流大小為In，輸入信號類型選擇為DC0-20mA，讀數與輸入，量程的關系為：(Ho-Lo)*In/20+Lo；輸入信號類型選擇為DC4-20mA，讀數與輸入，量程的關系為：當輸入電流小于等于4mA時，讀數為L(zhǎng)o，當輸入電流大于(Ho-Lo)*(In-4)/16+Lo。
參數設置舉例說明：1，輸入信號類型選擇為DC0-20mA，量程小數點位dot=3，量程下限值Lo=0，量程上限值Ho=20000，些時輸入電流8mA，通信整數讀數為8000，float讀數為8.000；2，輸入信號類型選擇為DC4-20mA，量程小數點位dot=2，量程下限值Lo=0，量程上限值Ho=20000，些時輸入電流8mA，通信整數讀數為5000，float讀數為50.00；3，輸入信號類型選擇為DC4-20mA，量程小數點位dot=2，量程下限值Lo=0，量程上限值Ho=-1600，些時輸入電流8mA，通信整數讀數為-400，float讀數為-4.00。
三、RS485通信
3.1 通信協議
(1) RS485通訊接口，異步半雙工模式。
(2) 通訊波特率：2400、4800、9600、19200、38400、57600、115200bps可設置，出廠默認值為9600bps。
(3) 數據格式：8個數據位、1個停止位、可選奇校驗、偶校驗、無校驗。
標準Modbus-RTU協議，通信地址：1~247；本機目前支持03H、04H讀命令，10H寫命令，03H、04H讀命令功能相同。通信參數通過上位機軟件設置。
報文格式說明：
命令03H(或04H)：讀命令
主機請求：地址 + 命令 + 數據地址 + 數據寄存器數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：查詢模塊地址碼，可以在1~247內設置，占用 1個字節
命令：03H(或04H)，長度為 1個字節
數據地址：讀取的數據起始地址，占用 2個字節
數據長度：讀取的數據寄存器數量
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：響應模塊地址碼，長度為1個字節
命令：03H(或04H)，長度為 1個字節
數據長度：回應的數據字節長度
數據信息：讀取的數據，具體見儀表參數地址表
CRC16校驗碼：低8位在前，高8位在，后占用2個字節
3.2 通信報文舉例
(1) 讀數據寄存器(功能代碼03H/04H)：當前的讀數整數為4500，小數為4.500，儀表地址為1。

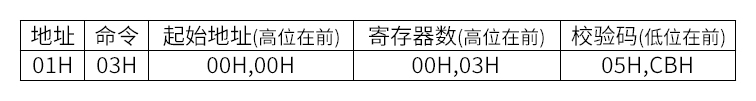

主機讀數據幀：

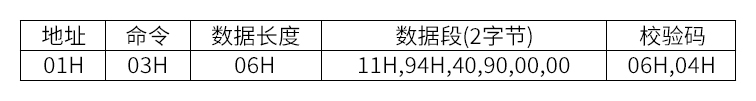

儀表回應數據幀：

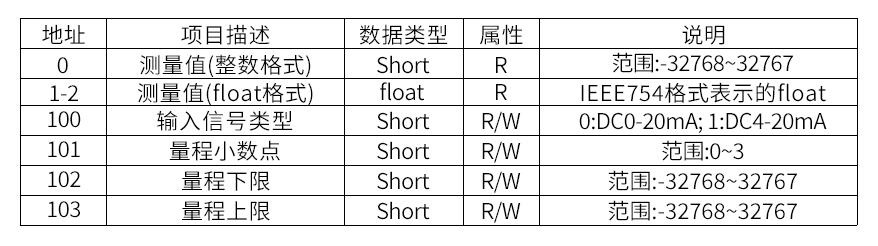

3.3 Modbus通信寄存器地址表
說明：
(1) IEEE754 float內存表式方式：符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。
(2) 屬性R表示只讀，R/W表示可讀可寫。

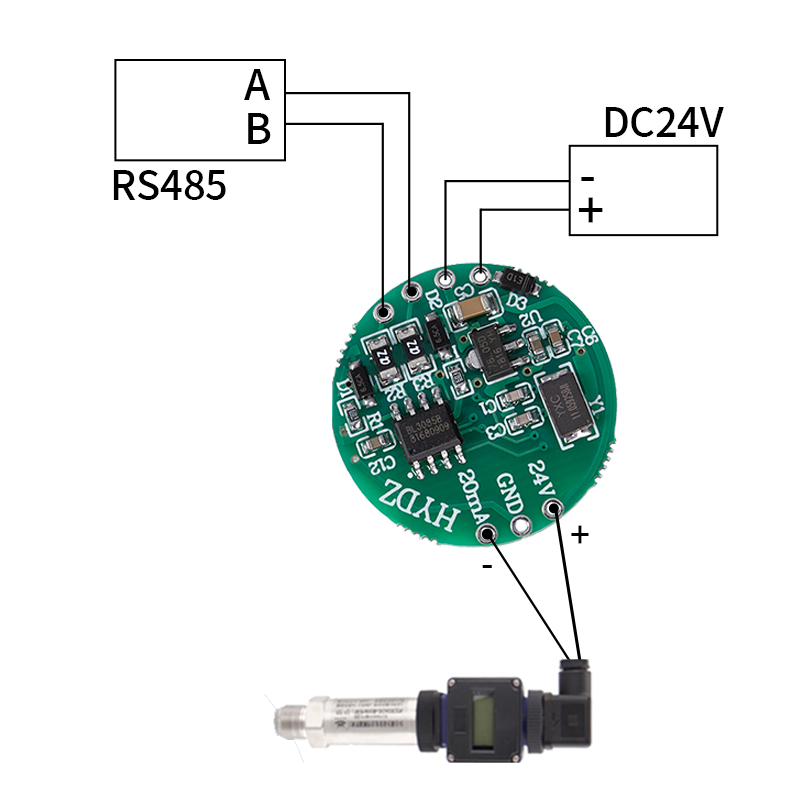

四、接線方式及接線端子圖
說明：1，2腳接電源輸入，電源輸入范圍9~35V；5腳24V為電源輸出正，給傳感器供電；二線制4-20mA傳感器，正極接5腳，負極接7腳。

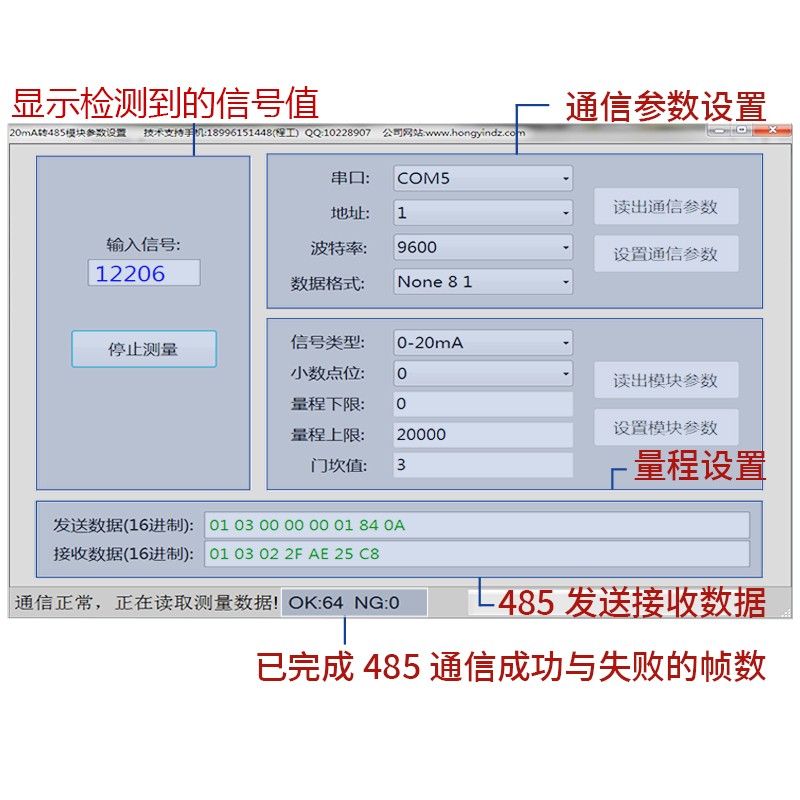

附錄B：RS485通信參數設置軟件說明
1、 選擇電腦與設備相連的串口號
①，選擇電腦與模擬信號發生器RS485通信所用的串口號：

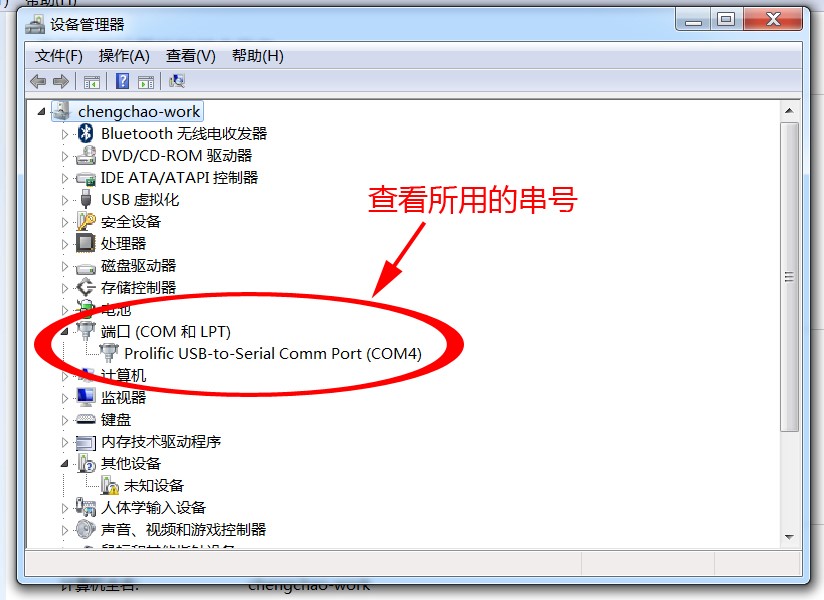

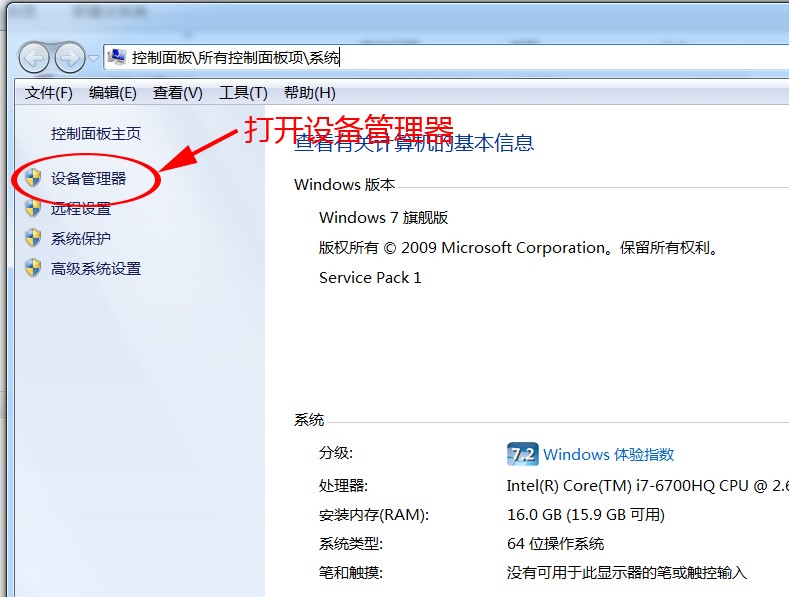

②，如何查看電腦所用的串口號：在不清楚電腦所用的串口號時，進控制面板，設備管理器里查看，從下面圖片中可以看出，電腦是用的COM4口。
2、 查看設備所用的RS485通信參數
①，點“讀取通信參數”，等待讀取完成：
②，讀出通信參數完成，提示讀取成功(如果提示讀取失敗，請檢查所選串口號，設備接線是否正確)，當前設置所用通信參數為：波特率9600，偶校驗，8位數據位，1位停止位，設備地址為5：
3、 設置設備所用的RS485通信參數
①，在軟件上設置設備要通信的參數，點“設置通信參數”，開始進行設置，此處設置設備的通信參數為：波特率19200，數據位8位，偶校驗，1位停止位，設備地址5
②，設置完成，此時會提示設置通信參數是否成功(如果提示讀取失敗，請檢查所選串口號，設備接線是否正確)
