一、產品簡介

(1) 數顯功率因數表，可測量單相功率因數，也可測量三相功率因數；

(2) 具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表；

(3) 廣泛應用變電站自動化、配電自動化、智能建筑、自動化生產線、測試臺等；

(4) 可選一路或二路繼電器報警輸出，實現上下限報警功能；

(5) 模擬量變送輸出(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V)，變送輸出的上下限設置值為二次測值；

(6) RS485通信，標準Modbus-RTU協議，可直接與PLC、HMI、工業組態軟件組網；

(7) 精度等級0.5級；4位高亮紅色LED顯示。

二、技術參數

三、用戶選型

3.1、儀表外形尺寸及開孔尺寸

3.2、命名方式

HY194H - ①K1 - ②③

①、外型代號：所選儀表尺寸的外形代號，具體見3.1外形代號列表。

②、模擬量變送輸出代號為D，RS485數字接口代號為R，無輸出為空。

③、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，無繼電器輸出為空。

舉例：96×48外型儀表，帶RS485接口，型號為：HY194H-5K1-R。

四、面板說明

①、測量值顯示，L表示感性負載，C表示容性負載。

②、測量值的單位。

③、Lo下限報警指示，Lo上的指示燈亮，表示超過下限。

④、Ho上限報警指示，Ho上的指示燈亮，表示超過上限。

⑤、操作按鍵。

五、面板按鍵操作

5.1、按鍵定義

功能鍵SET：用于進入菜單項，確認設置值。

位選鍵 ?：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。

增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從0到9循環)。

5.2、操作方法

按住“SET”鍵不放，大約1秒鐘進入?yún)?shù)設置菜單，“▲”鍵進入菜單項的設置值，用“?”鍵、“▲”鍵調整到要設置的值，按“SET”鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。

六、參數設置

6.1、繼電器報警參數設置

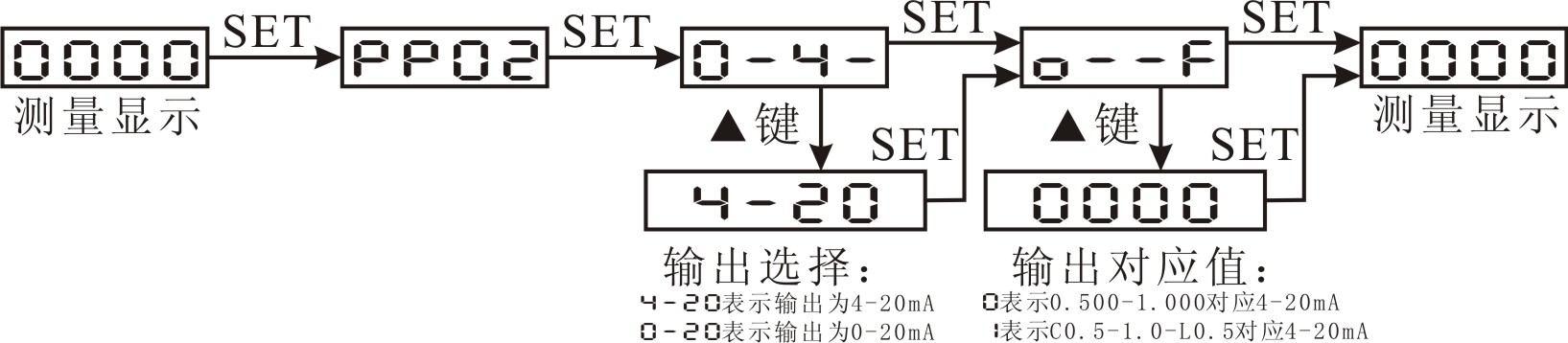

6.2、模擬量變送輸出參數設置

6.3、RS485通信參數設置

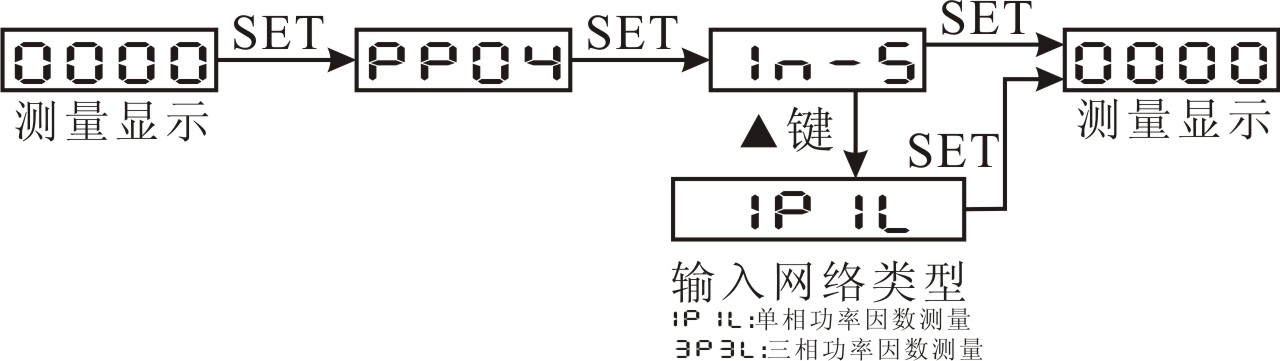

6.4、輸入網絡類型設置

七、繼電器報警輸出

繼電器觸點容量：1A/250VAC，1A/24VDC。

繼電器工作在上下限報警方式，有4個報警參數設置：上限報警值UP、下限報警值douu、回差值noop、報警延時間值dly(單位為秒)；上限報警說明：當測量值超過上限報警值、且持續報警延時值的時間后，則上限報警繼電器動作，當上限報警繼電器動作后，只有當測量值小于(上限報警值-回差值)時，上限報警繼電器復位。下限報警說明：當測量值低于下限報警值、且持續報警延時值的時間后，則下限報警繼電器動作，當下限報警繼電器動作后，只有當測量值大于(下限報警值+回差值)時，下限報警繼電器復位。

舉例說明：?jiǎn)蜗喙β蕯?shù)表，上限報警點為L(zhǎng)0.800，下報警點為C0.800，回差為0.010，報警延時值為5秒。UP=L0.800；douu=C0.800； noop=0.010； dly=5。

八、模擬量變送輸出

模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，廣范用于PLC、DCS等采集。

變送輸出的上下限設置值為二次測值?？刹藛卧O(shè)置成0.500-1.00對應4～20mA(或0~20mA)輸出，或C0.500-1.000-L0.500對應4～12~20mA(或0～10～20mA)輸出。

精度0.5級；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。

九、RS485通信

9.1、通信協議

(1)  RS485通訊接口，異步半雙工模式。

(2)  通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。

(3)  數據格式： 無校驗位、8個數據位、1個停止位； 奇校驗、8個數據位、1個停止位； 偶校驗、8個數據位、1個停止位； 無校驗位、8個數據位、2個停止位。

國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，10H寫寄存器命令，03H、04H讀命令功能相同。

報文格式說明：

命令04H(或03H)：讀命令
      主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                  1byte + 1byte  +  2byte  +  2byte  +  2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：04H或03H讀命令，長度為 1個字節

數據地址：欲讀取的數據起始地址，占用 2個字節

數據長度：欲讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                  1byte + 1byte + 1byte  +  nbyte  +  2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：04H或03H ，長度為 1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：占用2個字節，低8位在前，高8位在后

命令10H ：寫命令

主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼

                  1byte + 1byte +  2byte  +  2byte  + 1byte  +  nbyte  +  2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

字節數：寫數據的字節數量

寫寄存器數據：寫入寄存器的數據

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼

1byte + 1byte +  2byte  +  2byte  + 2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

9.2、通信報文舉例

(1)  讀數據寄存器(功能代碼03H/04H)：讀功率因數感性，0.950，儀表地址為1。

      主機讀數據幀：

      儀表回應數據幀：

9.3、Modbus通信寄存器地址表

說明：

(1) 讀出的功率因數值，固定3位小數位，功率因數值=讀出值/1000。

(2) 功率因數感性容性指示：0為感性，1為容性。

(3) 輸入網絡類型：0為單相功率因數，1為三相功率因數。

(4) 繼電器下限報警值、上限報警值為0～1000對應C0.500～L0.500。

(5) 繼電器動作回差值，因定3位小數。

十、接線圖

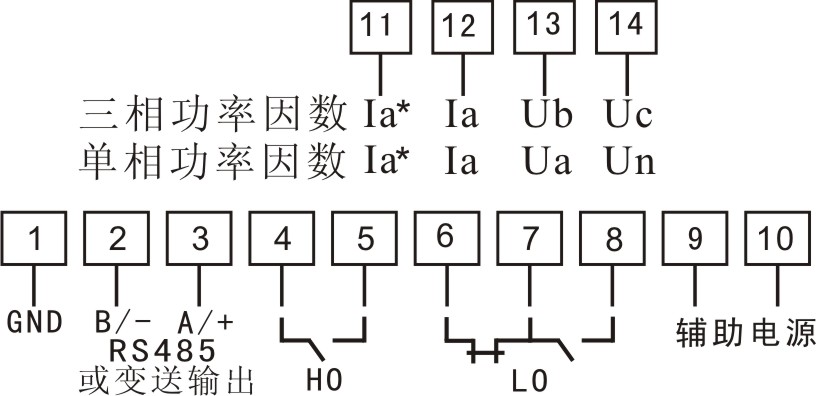

外型：72×72、80×80、96×96、120×120              外型：160×80

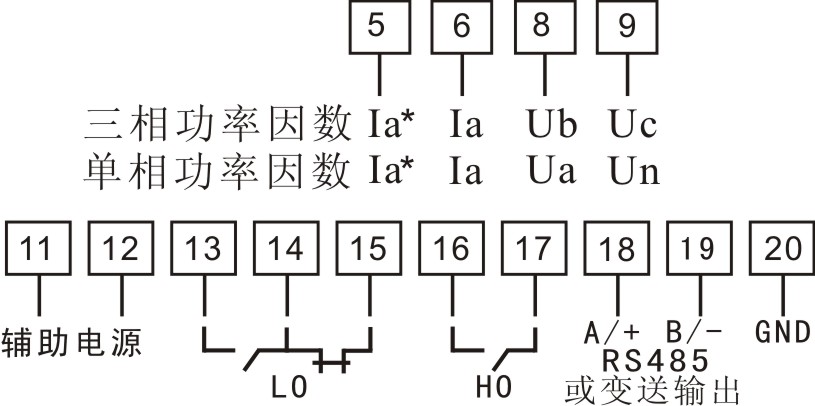

外型：96×48                                              外型：48×48

說明：

1、接線端子圖與產品背后實際接線端子圖不同時，請以產品背后接線端子圖為準。

2、Ho為上限報警繼電器輸出，Lo為下限報警繼電器輸出，儀表只帶一路繼電器輸出時，上限報警、下限報警都通過下限報警繼電器輸出。
